收藏我們
在線(xiàn)留言
網(wǎng)站地圖 歡迎來(lái)到 西安鋼研功能材料股份有限公司 官方網(wǎng)站！股票代碼：836660
全國(guó)銷(xiāo)售熱線(xiàn)：029-33698670/33669103
4J34 是一種鐵鎳鈷定膨脹封接合金
主要用途：
與95%Al203等陶瓷進(jìn)行匹配封接
主要特征：
在-60- +600℃范圍內(nèi)具有與95%AL203陶瓷相近的線(xiàn)熱膨脹系數(shù)
| 俄羅斯 | 美國(guó) | 日本 | 德國(guó) |
| 31HK(Ni31Co20) | Ceramvar(Ni27Co25 | -- | Vacon20(Ni28Co20 |
| C | P | S | Mn | Si | Ni | Co | Fe |
|
不大于（≤） |
|||||||
| 0.05 | 0.020 | 0.020 | 0.5 | 0.3 | 28.5-29.5 | 19.5-20.5 | 余量 |
| 狀態(tài)代號(hào) | 狀態(tài) | 抗拉強(qiáng)度/MPa |
| S | 軟態(tài) | <585 |
| H | 硬態(tài) | >860 |
| 狀態(tài)代號(hào) | 狀態(tài) | 抗拉強(qiáng)度/MPa |
| S | 軟態(tài) | <540 |
| H | 硬態(tài) | >700 |
| 狀態(tài) | 厚度/mm | 硬度 HV |
| 深沖態(tài) | ﹥2.5 | ≤170 |
| ≤2.5 | ≤165 |

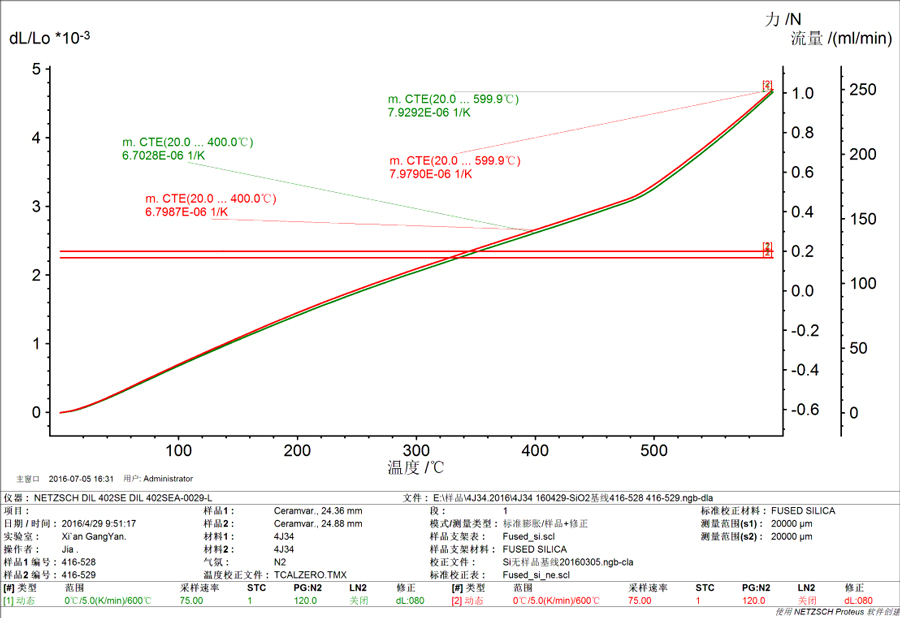

| 試樣熱處理制度 | 平均線(xiàn)膨脹系數(shù)ā/（10-6/℃） | |
| 20-400℃ | 20-600℃ | |
| 在保護(hù)氣氛或真空中加熱到900℃±20℃，保溫1h，以不大于5℃/min的速度冷卻至200℃以下出爐 | 6.3-7.1 | 7.8-8.5 |
| 形式 | 規(guī)格/mm | 交貨狀態(tài) |
| 棒材 | 5.0-8.0 | 冷拉 |
| 8.0-30.0 | 熱軋 | |
| 30.0-180.0 | 熱鍛 | |
| 板材 | 3.5-30.0 | 熱軋 |
| 30.0-40.0 | 熱鍛 | |

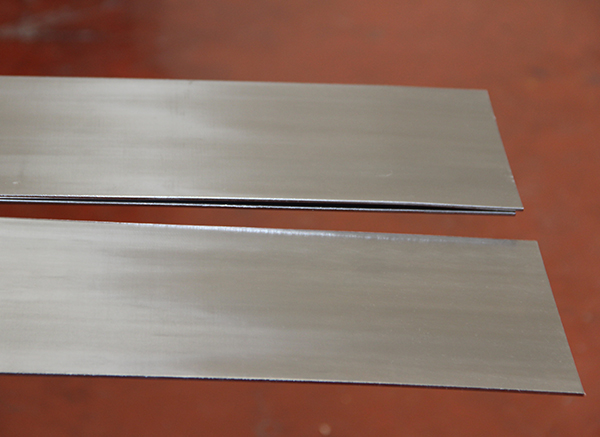

| 帶材 | 0.2-3.5 | 冷軋 |
| 扁絲 | 0.5-5.0 | 熱軋 |
| 圓絲 | 0.1-5.0 | 冷拉 |
| 毛細(xì)管 | 外徑8.0-1.0，內(nèi)徑0.1-8.0 | 冷拉 |
| 管材 | 外徑120-8.0, 內(nèi)徑8.0-129 | 冷拔 |
西安鋼研功能材料股份有限公司 電話(huà)：029-33698670/33669103 傳真：029-33698670 地址：陜西省西安市灃東新城世紀(jì)大道東段88號(hào) cnzz
熱線(xiàn)
微信掃一掃
