1J22是一種高飽和磁感應強度鐵鈷釩軟磁合金.
主要特性：
高爆核磁感應強度，高居里點和高磁致伸縮系數
主要用途：
電磁鐵極頭，磁控管中的端焊管，電話耳機振動膜，力矩馬大轉子，磁致伸縮換能器鐵芯
| 俄羅斯 | 美國 | 英國 | 法國 | 日本 |
| 50KΦ |
Supermendur Hiperco 50 |
Permendur | AFK502 | SME SMEV |
| C | Mn | Si | P | S | Cu | Ni | Co | V | Fe |
|
不大于（≤） |
|||||||||
| 0.025 | 0.15 | 0.15 | 0.015 | 0.010 | 0.15 | 0.25 | 47.5-49.5 | 1.75-2.10 | 余量 |
|
密度 （Kg/m3） （g/cm3） |
電阻率 （μΩ?mm） （μΩ?cm） |
居里點 |
飽和磁致伸縮 （10-6） |
飽和磁通密度 （T）（KG） |
彈性模量 |
熱導率 |
|
8 120 （8.12） |
400（40） |
940 |
60 |
2.38（23.8） |
207（x103） |
29.8（0.0712） |
| 20-100℃ | 20-200℃ | 20-300℃ | 20-400℃ | 20-500℃ | 20-600℃ | 20-700℃ | 20-800℃ |
| 9.2 | 9.5 | 9.8 | 10.1 | 10.4 | 10.5 | 10.8 | 11.3 |
| 產品形狀 | 尺寸/（mm/in） | 合金類型 | |||
| 下列磁場強度的最小磁通密度/T（KG） | |||||
|
800 A/m 10Oe |
1.6KA/m 20Oe |
4KA/m 50Oe |
8KA/m 100Oe |
||
| 帶材 | 全部 | 2.00（20.0） | 2.1（21.0） | 2.20（22.0） | 2.25（22.5） |
| 棒材 | 12.7-25.4（0.500-1） | 1.60（16.0） | 1.80（18.0） | 2.00（20.0） | 2.15（21.5） |
| 條 | >12.7（1） | 1.50（15.0） | 1.75（17.5） | 1.95（19.5） | 2.15（21.5） |
| 合金類型 | 合金類型 1 | 合金類型 1 |
|
產品形狀 產品尺寸 熱處理溫度 |
帶材 0.35（0.014） 845 |
圓棒材 13.5（0.531） 845 |
| 磁場強度/A/m(Oe） | 磁通密度/T（KG） | |
| 160（2） | 1.35（13.5） | 0.25（2.5） |
| 400（5） | 1.95（19.5） | |
| 800（10） | 2.10（21.0） | 1.70（17.0） |
| 1600（50） | 2.20（22.0） | 2.00（20.0） |
| 4000（50） | 2.23（22.3） | 2.20（22.0） |
| 6000（75） | 2.25（22.5） | 2.25（22.5） |
| 8000（100） | 2.30（23.0） | 2.30（23.0） |
|
合金類型 1 R30005 |
||||
| 熱處理溫度℃ | 帶材厚度 | 規定的磁通密度下的鐵損/（W/kg）（W/lb.） | ||
| 1.0T(10KG） | 1.5T(15KG) | 2.0T(20KG) | ||
| 845 | 0.36（0.014） | 22（10） | 42 （19） | 75（34） |
| 845 | 0.25（0.010） | 18（8） | 33（15） | 55（25） |
| 845 | 0.15（0.006） | 15（7） | 26（12） | 44（20） |
| 845 | 0.10（0.004） | 13（6） | 20（9） | 29（13） |
| 845 | 0.05（0.002） | 15（7） | 22（10） | 35（16） |
| 750 | 0.36（0.014） | 26（12） | 53（24） | 97（14） |
| 750 | 0.25（0.010） | 20（9） | 40（18） | 66（30） |
| 750 | 0.15（0.006） | 18（8） | 35（16） | 60（27） |
| 規定直徑/mm（in） | 直徑允許偏差/mm（in） |
| 7.94-<12.7（0.315-0.500 0） | ±0.064（0.0025） |
| 12.7-<25.4（0.500-1.000） | ±0.064（0.0025） |
| 25.4-<38.1（1.000-1.500） | ±0.076（0.0030） |
| 38.1-101.6（1.500-4.000） | ±0.13（0.0050） |
| 規定厚度/mm（in） | 厚度允許偏差/mm（in） | |
| 寬度不大于152（6） | 寬度不大于152（6） | |
| 0.051-0.10 （0.00020-0.0040） | ±0.005（0.0002） | ±0.0076（0.0003） |
| 0.10-0.15（0.0041-0.0060） | ±0.0076（0.0003） | ±0.010（0.0004） |
| 0.16-0.254（0.0061-0.0100） | ±0.013（0.0005） | ±0.019（0.00075） |
| 0.257-0.356（0.010-0.0140） | ±0.025（0.0010） | ±0.038（0.0015） |
| 0.358-0.635（0.0141-0.0250） | ±0.038（0.0015） | ±0.051（0.0020） |
| 0.638-1.52（0.0251-0.0600） | 0.051（0.0020） | ±0.076（0.0030） |
|
合金種類 1 UNS R30005 |
|||
| 狀態 | 0.2%屈服力 | 極限抗拉強度 | 延伸率50mm（2in/%） |
| Ksi Mpa | Ksi Mpa | ||
| 冷軋帶材 | 185 1280 | 195 1340 |
1 |
| 845C退火帶材 | 35 240 | 70 480 |
4 |
| 750°C退火帶材 | 52 360 | 85 590 |
5 |
| 715°C退火帶材 | 80 550 | 104 717 |
5 |
| 845°C退火帶材 | -- -- | 70 480 |
-- |
| 形式 | 規格/mm | 交貨狀態 |

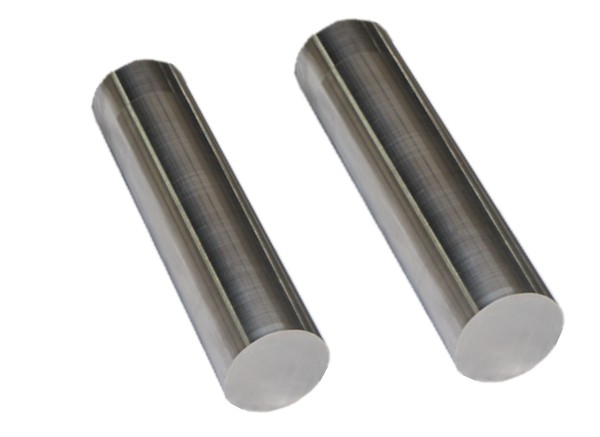

| 棒材 | 8.0-30.0 | 熱軋 |
| 30.0-180.0 | 熱鍛 | |

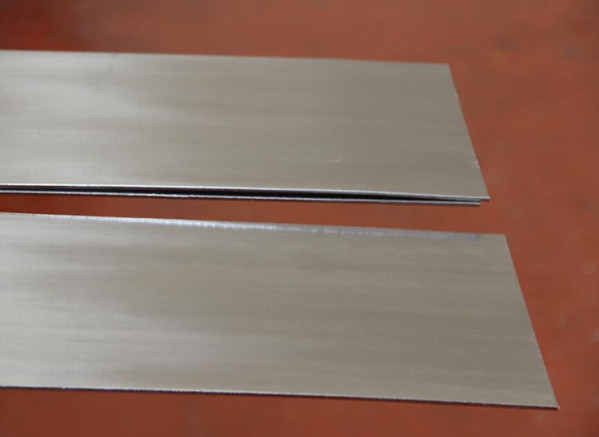

| 板材 | 3.5-30.0 | 熱軋 |
| 30.0-40.0 | 熱鍛 | |

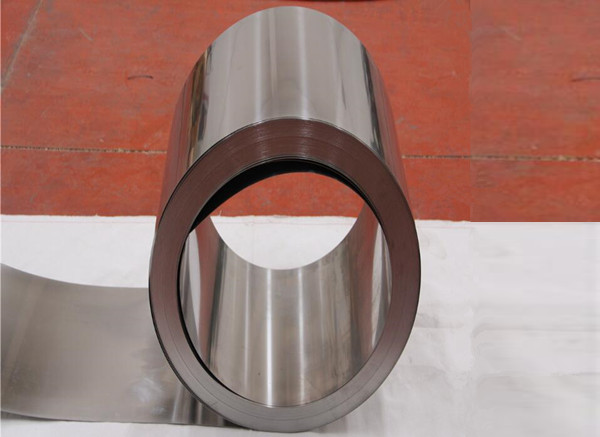

| 帶材 | 0.05-1.0 | 冷軋 |
